锻钢Y型升降式止回阀

产品名称：

锻钢Y型升降式止回阀

产品型号：

H41Y

产品口径：

DN15-50

产品压力：

0.6~32.0Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品简介：

制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

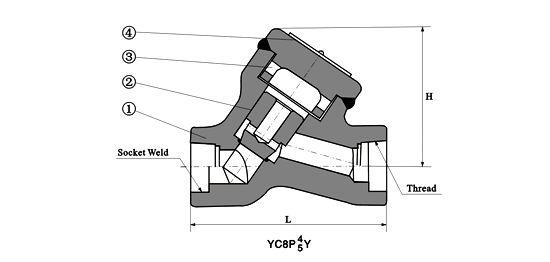

锻钢"Y"型升降式止回阀 800LB

标准材质明细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276 304(L)	A276316(L)
3	阀盖	A105	A182F22	A182F304(L)	A182F316(L)
4	铭牌	SS
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS	缩径	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
NPS	全径		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		98	98	110	120	140	140	170	200
H（开）		85	85	95	105	114	114	132	145
重量		3.1	3.0	3.7	6.5	8.5	8.0	10.9	12.5
